技術參數

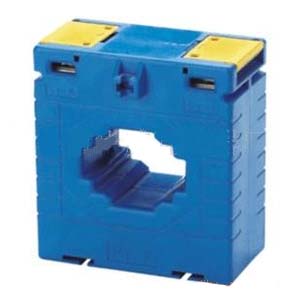

MES電流互感器的一次電流：30A-3000A
二次電流： 5A, 1A
標準：BS7626, IEC44-1
最大電壓：0.66KV
頻率：50-60Hz
額定負載：2.5VA-15VA
精度： 0.5, 1.0, 3.0
短時熱電流：Ith=60×Ih
額定安全系數： FS<5

環境與安裝

環境溫度：+45
儲存溫度：-50+80
測試電壓：4Kv 50Hz 1min
工作頻率：50Hz/60Hz
額定二次電流：5A或1A
額定負載：1VA 1.5VA 2.5VA 3.75VA 5VA 7.5VA 10VA 12.5VA 15VA 20VA 30VA 45VA 60VA
精度等級0.5級用于精確的測量（如電度表）1.0級用于一般的配電盤儀器的測量，3.0級用于非精確要求的測量。
連接；二次接線的兩個端子各有一個接線點，用M4或M5的螺絲緊固。
配件：端子保護蓋用于電業部門進行鉛封，此操作符合標準的保護作用。
安裝支持:螺絲和夾持件用于匯流排的安裝緊固。

導軌式互感器規格
